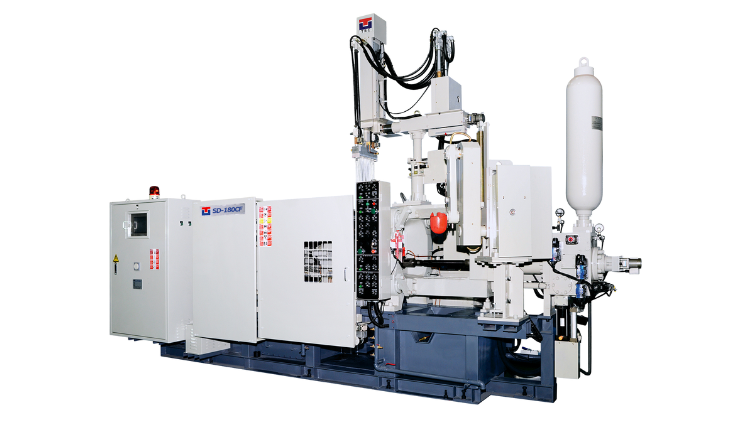

Cold Chamber Aluminum Die Casting Machine - CF Series
Advanced Cold Chamber Die Casting Machine Manufacturers in Taiwan
Powerful performance for high productivity. Fast cycle time, efficient & stable. More facilities & higher controllability. Complete management assistance. Easy to use. We provide high quality cold chamber die casting machine to United States, India, Pakistan, the Middle East and China at an affordable price.
Providing Cold Chamber Die Casting Machine at an affordable price
TBC is famous for its die cast automation production in the die-casting machine industry. With years of rich manufacturing experience, fully researching and developing all kinds of high-performance automatic die-casting technology. We are convinced that TBC will be your best choice for die cast automation equipment worldwide. TBC is committed to producing cold chamber die casting equipment with excellent quality and affordable price
- La válvula de inyección se controla electrónicamente. Se puede detectarla presión de inyección. La dirección de inyección es digitalizada, diseño simple, fundición estable.
- Sistema de control de calidad inteligente,la curva de inyección se graba automáticamente durante la inyección. Sonido de alarma para anomalías, comprueba la consistencia de la calidad y la estabilidad de la producción a gran escala.
- Los parámetros de inyección ahorran hasta 300 juegos.
- Proporciona en pantalla los datos de 3000 juegos de inyección (resumen de la producción). Los datos de la inyección se registran automáticamente. Además también se pueden almacenar de manera efectiva en una unidad de USB para futuras referencias y comparaciones.
- Las condiciones de fundición pueden ser almacenadas y administradas. Los datos de las condiciones de fundición se pueden copiar y almacenar en una unidad de USB para evitar la pérdida de datos.
- Velocidad de disparo en seco: 7 m/seg.
- Sensor magnético sin contacto para la posición de inyección.
- El movimiento lateral automático de extracción se regula eléctricamente
- El volumen de metal fundido del cucharón automático se puede calcular y ajustar desde la pantalla táctil.
- El tiempo de ciclo se puede ajustar y controlar
- Los movimientos básicos son controlados por LimitSwitch / Timer.
- Calculalos términos de inyección.
- Válvula de alivio rápido de la presión.
Válvula de alivio rápido de la presión
CF Funciones del bloqueode la inyección
Data Storage
Smart QC System
Assist Production System
- Sistema de interfaz del vacuun
- Visualización digital de la fuerza de bloqueo de fundición
- Ajustar el interfaz pin
- Dispositivo de filtro de aceite hidráulico - Agua-soluble diluidor agente de
- liberación - Dispositivo de fusión
Núcleo
Sensor del nivel de aceite hidráulico
Cobertura total de la puerta de seguridad automática
Sistema de cambio rápido de moldes
Sistema de ahorro de energía
Platina aerosol-lateral
Tablero reforzado de la platina móvil
Columna extractoraautomático en el lado del operador(disponible para máquinas a partir de 580 ton)
| Artículo | Unidades | SD-150 CF | SD-180 CF | SD-280 CF | SD-420 CF | SD-580 CF | SD-730 CF | SD-900 CF | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fuerza de bloqueo de fundición | KN | 1500 | 1800 | 2800 | 4200 | 5800 | 7300 | 9000 | |||||||||||||||
| Dimensiones de la platina de fundición | mm | 730x730 | 790x790 | 850x904 | 1010x1010 | 1090x1180 | 1230x1230 | 1400x1400 | |||||||||||||||
| Espacio entre columnas | mm | 460x460 | 482x482 | 584x584 | 652x652 | 750x750 | 852x852 | 931x931 | |||||||||||||||
| Diámetro columnas | mm | 90 | 110 | 125 | 150 | 160 | 190 | ||||||||||||||||
| Dirección de fundición | mm | 350 | 380 | 420 | 560 | 660 | 760 | ||||||||||||||||
| Espesor de la fundición | mm | 250~500 | 250~600 | 300~700 | 350~850 | 350~900 | 400~950 | ||||||||||||||||
| Válvula solenoide para el núcleo | Piece | 3/8"x1 | 3/8"x2 | 3/8"x1 | 3/8"x2 | 3/8"x1 | 3/8"x2 | 1/2"x2 | 1/2"x3 | 1/2"x3 | |||||||||||||
| Salida hidráulica | Set | 1/2"x2 | 1/2"x2 | 1/2"x2 | 1/2"x3 | 1/2"x2 | 1/2"x3 | 3/4"x3 | 3/4"x5 | 3/4"x5 | |||||||||||||
| Fuerza de inyección | KN | 182 | 265 | 354 | 506 | 550 | 653 | ||||||||||||||||
| Dirección del pistón | mm | 330 | 370 | 425 | 580 | 670 | 750 | ||||||||||||||||
| Dirección de proyección de la punta del pistón | mm | 150 | 150 | 165 | 250 | 300 | 350 | ||||||||||||||||
| Posición del puerto de inyección | mm | -100 | -125 | -150 | -175 | -175 | -250 or -275 | ||||||||||||||||
| Velocidad de disparo en seco | M/S | 6 | 7 | 6 | 7 | 8 | 6 | 7 | 8 | 6 | 7 | 8 | 6 | 7 | 8 | 7 | 8 | ||||||
| Diámetro de la punta del pistón | mm |
Min. 45 |
Sta. 50 |
Max. 60 |
Min. 50 |
Sta. 60 |
Max. 70 |
Min. 60 |
Sta. 70 |
Max. 80 |
Min. 70 |
Sta. 80 |
Max. 90 |
Min. 70 |
Sta. 80 |
Max. 90 |
Min. 80 |
Sta. 90 |
Max. 100 |
||||
| Presión máxima de fundición | Mpa | 110.2 | 88.9 | 61.7 | 132.8 | 92.3 | 67.7 | 109.9 | 80.6 | 61.7 | 117.7 | 90 | 71.7 | 140.5 | 107.7 | 85.1 | 130 | 102.8 | 83.1 | ||||
| Área de fundición | cm² |
133 207 |
165 257 |
238 370 |
184 287 |
265 413 |
361 563 |
312 485 |
425 661 |
555 864 |
416 624 |
544 816 |
688 1033 |
462 582 |
604 760 |
764 962 |
653 904 |
826 1144 |
1022 1414 |
||||
| Peso actual del disparo | Kg | 0.92 | 1.16 | 1.67 | 1.40 | 2.02 | 2.75 | 2.35 | 3.20 | 4.18 | 4.35 | 5.68 | 7.19 | 5 | 6.6 | 8.3 | 7.3 | 9.2 | 11.4 | ||||
| Fuerza de expulsión | KN | 100.9 | 123.5 | 190.1 | 259.7 | 300 | 340 | ||||||||||||||||
| Dirección de expulsión | mm | 80 | 80 | 100 | 110 | 125 | 125 | ||||||||||||||||
| Motor hidráulico | kw | 15 | 18.5 | 22.5 | 37 | 37 | 45 | ||||||||||||||||
| Cantidad de líquido hidráulico | L | 360 | 370 | 480 | 700 | 800 | 860 | ||||||||||||||||
| Cantidad agua de refrigerada para la refrigeración de aceite | L/min | 25 | 25 | 25 | 80 | 80 | 150 ~ 180 | ||||||||||||||||
| Cantidad de agua refrigerada para el enfriamiento de la fundición | L/min | 25-50 | 25-50 | 25-50 | 50-90 | 50-90 | 150 | ||||||||||||||||
| Peso de la máquina | ton | 5 | 9.4 | 12.8 | 23 | 30 | 50 | ||||||||||||||||
| Tamaño de la maquina | mm | 4820x1520x2585 | 5613x1650x2616 | 6275x1835x2975 | 7590x2065x3345 | 8046x2335x3413 | 9990x2450x3556 | ||||||||||||||||
| Modelo | 150 | 180 | 280 | 420 | 580 | 730 | 900 |
|---|---|---|---|---|---|---|---|
| CF | CF | CF | CF | CF | |||
| Controlador | |||||||
| Pantalla táctil a color |
|
|
|
|
|
|
|
| Visualización de alarma |
|
|
|
|
|
|
|
| Términos de ajuste de inyección |
|
|
|
|
|
|
|
| Impresión de pantalla |
|
|
|
|
|
|
|
| Platina | |||||||
| Ajuste del tiempo de ciclo |
|
|
|
|
|
|
|
| Ajuste de la lubricación de la fundición abierta |
|
|
|
|
|
|
|
| Ajuste desde la pantalla de la dirección de expulsión |
|
|
|
|
|
|
|
| Ajuste de la platina móvil |
|
|
|
|
|
|
|
| Sistema de lubricación automática de la palanca |
|
|
|
|
|
|
|
| Extractor automático de la columna |
|
|
|
|
|
|
|
| Núcleo | |||||||
| Selección del temporizador de movimiento del núcleo |
|
|
|
|
|
|
|
| Selección de la presión del núcleo durante la inyección |
|
|
|
|
|
|
|
| Núcleo móvil 1 |
|
|
|
|
|
|
|
| Núcleo móvil 2 |
|
|
|
|
|
|
|
| Núcleo fijo 3 |
|
|
|
|
|
|
|
| Válvula reductora de presión del núcleomóvil 1 & 2 |
|
|
|
|
|
|
|
| Válvula reductora de presión del núcleo fijo 3 |
|
|
|
|
|
|
|
| Inyección | |||||||
| Válvula de inyección motorizada |
|
|
|
|
|
|
|
| Pantalla de curva de inyección |
|
|
|
|
|
|
|
| Administración de las condiciones de fundición |
|
|
|
|
|
|
|
| Visualización de la velocidad de inyección |
|
|
|
|
|
|
|
| Visualización de la presión de inyección |
|
|
|
|
|
|
|
| Visualización de los datos de inyección |
|
|
|
|
|
|
|
| Ajuste de proyección del pistón con punta |
|
|
|
|
|
|
|
| Ajuste del movimiento de inyección del vacuum |
|
|
|
|
|
|
|
| Ajuste de limpieza del mango de disparo |
|
|
|
|
|
|
|
| Ajuste de lubricación del pistóncon punta |
|
|
|
|
|
|
|
| Ajuste de la dirección de inyección desde la pantalla |
|
|
|
|
|
|
|
| Sensor sin contacto magnético |
|
|
|
|
|
|
|
| Intensificar el ajuste de la presión |
|
|
|
|
|
|
|
| Hidráulica y refrigeración | |||||||
| Sensor de la temperatura del aceite hidráulico |
|
|
|
|
|
|
|
| Sensor del nivel del aceite hidráulico |
|
|
|
|
|
|
|
| Refrigeración mejorada |
|
|
|
|
|||
| Dispositivo automático de alivio de la presión |
|
|
|
|
|
|
|
| Dispositivo de filtro del aceite hidráulico |
|
|
|
|
|
|
|
| Seguridad | |||||||
| Puerta de seguridad manual |
|
|
|
|
|
|
|
| Puerta cubierta automática de seguridad |
|
|
|
|
|
|
|
| Valla de seguridad lateral sin operador ( sin auto extractor) |
|
|
|
|
|
|
|
| Pausa de emergencia |
|
|
|
|
|
|
|
| Otros | |||||||
| Sistema de ahorro de energía |
|
|
|
|
|
|
|
| Visualización del bloqueo digital de fundición |
|
|
|
|
|
|
|
| Sistema de cambio rápido de moldes |
|
|
|
|
|
|
|
| Pistón acumulador |
|
|
|
|
|
|
|
| Tablero para reforzar la platina móvil |
|
|
|
|
|
|
|
| Auxiliares | |||||||
| Brazo cargador: cálculo de la cantidad de metal fundido |
|
|
|
|
|
|
|
| Ajuste automático para el suministro del metal fundido con temporizador de suspensión |
|
|
|
|
|
|
|
| Ajuste de la posición descendiente del brazo cargador |
|
|
|
|
|
|
|
| Visualización en pantalla de la cantidad de metal fundido |
|
|
|
|
|
|
|
| Ajuste automático de la altura del extractor automático |
|
|
|
|
|
|
|
| Ajuste automático de la altura del pulverizador automático |
|
|
|
|
|
|
|
| Pulverizador automático: movimiento del pulverizador de arriba hacia abajo |
|
|
|
|
|
|
|
| Ajuste del pulverizador para molde masculino y molde femenino |
|
|
|
|
|
|
|
| Ajuste del pulverizador para el núcleo |
|
|
|
|
|
|
|
| Producción automática rápida |
|
|
|
|
|
|
|
|
Estándar Opcional No disponible
|
|||||||
- Smart QC System: Equipped with injection data display. injection diagram, defective detection. Oil temperature sensor, oil level sensor (optional), die locking force display (optional).
- Assist Production System: Standard for abandoned cast setting. display of injection valve and pressure. timer setting of core position, and shot condition calculation.
